Изображение на дисплее

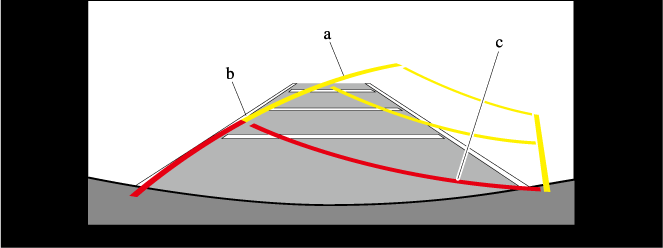

Дисплей с функцией отображения линий прогнозируемой траектории
В режиме отображения траектории движения на дисплей выводится расчётная траектория движения автомобиля при заданном положении рулевого колеса.
Данный режим предназначен для маневрирования на парковке или в гараже.
-
Расчётная траектория движения автомобиля (жёлтые линии)
Эти линии указывают, по какой траектории будет двигаться автомобиль.
При каждом повороте рулевого колеса линии расчетной траектории движения автомобиля изменяются.
-
Габаритные линии (синие)
Эти линии обозначают габаритную ширину автомобиля.
Линии не отображаются, если передние колеса стоят прямо.
-
Линии дистанции
Эти линии указывают на дистанцию до препятствия, измеренную от задней поверхности заднего бампера.
Синяя линия указывает на то, что дистанция до препятствия составляет приблизительно 50 см (19 дюймов).
Красная и жёлтая линии, изменяющие своё положение при повороте рулевого колеса, указывают, соответственно, на дистанцию, приблизительно равную 50 см (19 дюймов) и 100 см (39,3 дюйма) от заднего бампера (до центра соответствующей линии).
Если колёса автомобиля установлены не прямо, то возникает погрешность.
На приведённом выше рисунке правая сторона автомобиля находится в более близком положении к реальному расстоянию, отображаемому дистанционными линиями (красная: точка на расстоянии примерно 50 см, жёлтая: точка на расстоянии примерно 100 см позади заднего бампера), в то время как левая сторона находится в более отдалённом положении.
Отображаемое на дисплее положение дистанционных линий изменяется в зависимости от состояния автомобиля (например, от количества пассажиров / массы груза) и дорожных условий (например, крутой продольный уклон дороги за задней частью автомобиля).
Перед тем как начать движение задним ходом, оцените обстановку сзади и вокруг автомобиля непосредственным визуальным наблюдением.

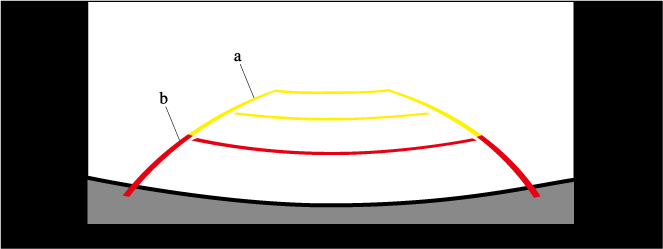

Дисплей, отображающий неподвижные линии дистанции
Отображаемые на экране габаритные линии (жёлтые) обозначают приблизительную ширину вашего автомобиля для сравнения с шириной парковочного места, на которое автомобиль заезжает задним ходом.
Используйте это изображение на дисплее для постановки автомобиля на стоянку на месте для парковки или в гараж.
-
Габаритные линии автомобиля (жёлтые)
Эти линии обозначают приблизительную ширину автомобиля.
-
Линии дистанции
Эти линии указывают приблизительное расстояние до объекта, измеряемое от задней оконечности автомобиля (от заднего бампера).
Красная и жёлтая дистанционные линии соответствуют расстояниям около 50 см (19 дюймов) (красная линия) и 100 см (39,3 дюйма) (жёлтая линия) от заднего бампера. Указанные расстояния приведены для средних точек дистанционных линий.
Направляющие линии на дисплее являются фиксированными. Линии не синхронизированы с поворотом рулевого колеса. Перед тем как начать движение задним ходом, оцените обстановку сзади и вокруг автомобиля непосредственным визуальным наблюдением.
