Функционирование камеры заднего вида

Функционирование камеры заднего вида при движении автомобиля задним ходом зависит от дорожного движения, дорожных условий и состояния автомобиля. Угол поворота рулевого колеса и синхронизация также изменяются в зависимости от условий, поэтому контролируйте обстановку вокруг автомобиля визуально и управляйте автомобилем в соответствии с этой обстановкой.

Перед использованием камеры заднего вида обязательно принимайте во внимание указанные выше меры предосторожности.

Дисплей с функцией отображения линий прогнозируемой траектории



Ниже в качестве примера приведена ситуация, в которой при движении автомобиля задним ходом на парковке водитель поворачивает рулевое колесо вправо. При заезде на парковку с противоположной стороны картина на дисплее зеркально меняется.

Закрыть Примечание
Просмотреть Примечание

  1. Чтобы вывести изображение с камеры заднего вида на дисплей, переведите рычаг переключения передач (автомобили с механической коробкой передач) или рычаг селектора (автомобили с автоматической коробкой передач) в положение R (задний ход).

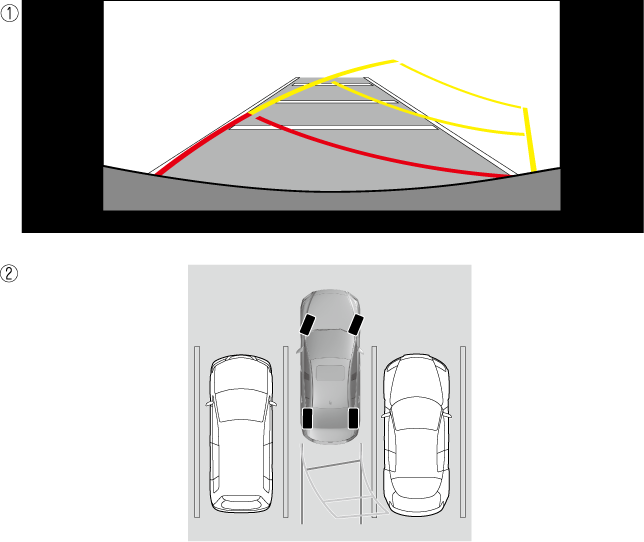

  2. Перед началом движения задним ходом поверните рулевое колесо, сверяясь с изображением прогнозируемой траектории движения автомобиля, таким образом, чтобы подвести автомобиль к центру места для парковки.



    1. (Изображение на дисплее)

    2. (Положение автомобиля)

  3. Заезжая на парковочное место, уменьшите скорость. Следите за тем, чтобы расстояния между габаритными линиями автомобиля и линиями границ парковочного места оставались приблизительно одинаковым по правому и левому бортам автомобиля.



    1. (Изображение на дисплее)

    2. (Положение автомобиля)

  4. Продолжайте поворачивать рулевое колесо, пока габаритные линии автомобиля не будут располагаться параллельно левой и правой сторонам места для парковки.

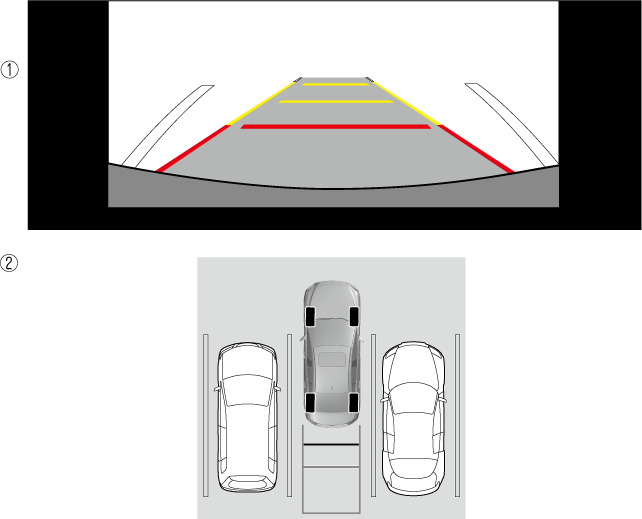

  5. Когда указанные линии станут параллельны, установите рулевое колесо в среднее положение и медленно займите парковочное место. При этом необходимо продолжать визуально контролировать обстановку вокруг автомобиля. На парковочном месте остановите автомобиль в наиболее удобном положении (если парковочное место имеет линии разметки, убедитесь, что габаритные линии на дисплее параллельны линиям разметки).



    1. (Изображение на дисплее)

    2. (Положение автомобиля)

  6. При переводе рычага переключения передач (автомобили с механической коробкой передач) или рычага селектора (автомобили с автоматической коробкой передач) из положения R (задний ход) в другое положение экран возвращается к предыдущему изображению.



Поскольку отображаемое на экране изображение может отличаться от реальной обстановки при парковке, как указано ниже, всегда контролируйте пространство позади и вокруг автомобиля визуально через стекло.

  • На изображении места для парковки (или гаража), отображаемом на экране, задняя граница и дистанционные линии могут казаться параллельными, но в действительности они могут не быть параллельными.

  • При заезде на парковочное место, которое имеет линию разметки только с одной стороны, на дисплее эта линия может быть параллельна габаритной линии автомобиля. Однако в реальности автомобиль может располагаться не параллельно линии разметки.

Закрыть Примечание
Просмотреть Примечание

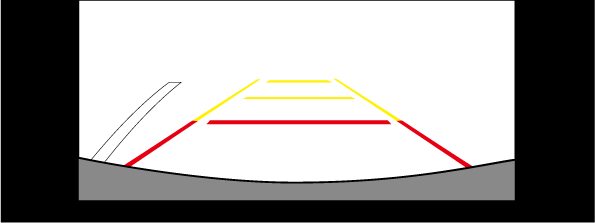

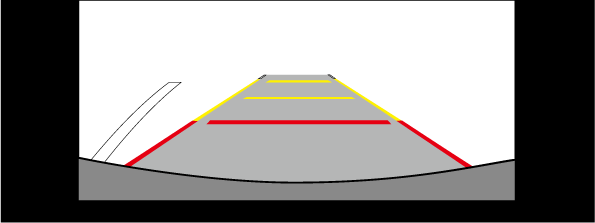

Дисплей, отображающий неподвижные линии дистанции



Изображения, выводимые на экран с камеры заднего вида, представляют собой перевёрнутые (зеркальные) изображения.

Закрыть Примечание
Просмотреть Примечание

  1. Чтобы вывести изображение с камеры заднего вида на дисплей, переведите рычаг переключения передач (автомобили с механической коробкой передач) или рычаг селектора (автомобили с автоматической коробкой передач) в положение R (задний ход).

  2. Контролируя окружающую обстановку, начните движение задним ходом.



    1. (Изображение на дисплее)

    2. (Положение автомобиля)

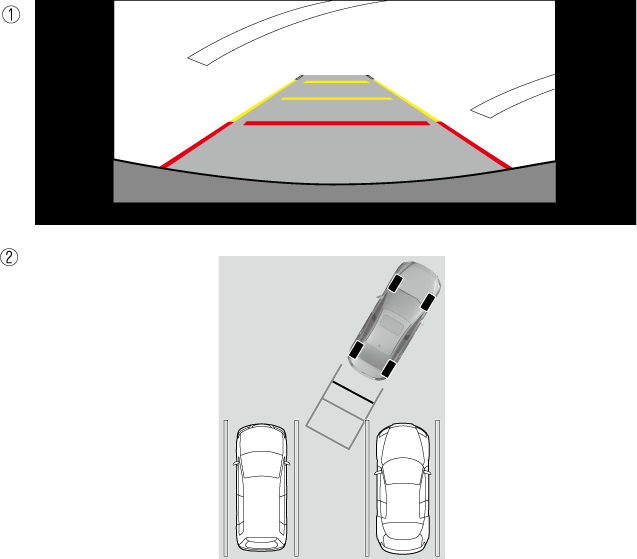

  3. Заезжая на парковочное место, уменьшите скорость. Следите за тем, чтобы расстояния между габаритными линиями автомобиля и линиями границ парковочного места оставались приблизительно одинаковым по правому и левому бортам автомобиля.

  4. Продолжайте корректировать траекторию автомобиля рулевым колесом, так чтобы габаритные линии автомобиля были параллельны линиям границ парковочного места.

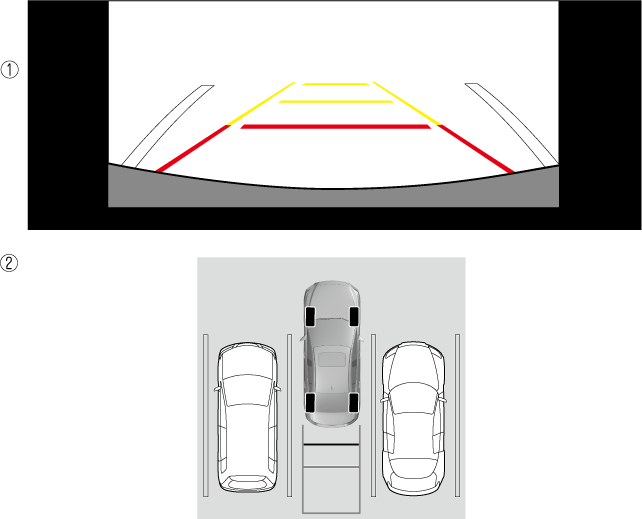

  5. Когда указанные линии станут параллельны, установите рулевое колесо в среднее положение и медленно займите парковочное место. При этом необходимо продолжать визуально контролировать обстановку вокруг автомобиля. На парковочном месте остановите автомобиль в наиболее удобном положении (если парковочное место имеет линии разметки, убедитесь, что габаритные линии на дисплее параллельны линиям разметки).



    1. (Изображение на дисплее)

    2. (Положение автомобиля)

  6. При переводе рычага переключения передач (автомобили с механической коробкой передач) или рычага селектора (автомобили с автоматической коробкой передач) из положения R (задний ход) в другое положение экран возвращается к предыдущему изображению.



Поскольку отображаемое на экране изображение может отличаться от реальной обстановки при парковке, как указано ниже, всегда контролируйте пространство позади и вокруг автомобиля визуально через стекло.

  • На изображении места для парковки (или гаража), отображаемом на экране, задняя граница и дистанционные линии могут казаться параллельными, но в действительности они могут не быть параллельными.

  • При заезде на парковочное место, которое имеет линию разметки только с одной стороны, на дисплее эта линия может быть параллельна габаритной линии автомобиля. Однако в реальности автомобиль может располагаться не параллельно линии разметки.

Закрыть Примечание
Просмотреть Примечание
