Камера заднего вида

Существуют определённые различия между изображением на дисплее от камеры заднего вида и реальной обстановкой сзади автомобиля. Такое расхождение в восприятии расстояния может привести к дорожно-транспортному происшествию. Принимайте во внимание следующие условия, которые могут приводить к расхождению в восприятии расстояния.

Автомобиль наклонен из-за наличия в нем пассажиров и багажа

Если задняя часть автомобиля опущена, то объект, отображаемый на экране, выглядит дальше, чем в действительности.

1. Объект

2. Расхождение

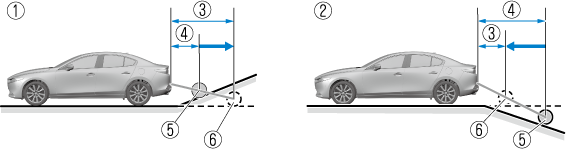

Крутой уклон позади автомобиля

Если позади автомобиля есть крутой подъем (спуск), то объект, отображаемый на экране, выглядит дальше (в случае спуска – ближе), чем на самом деле.

1. Выглядит дальше, чем в действительности

2. Выглядит ближе, чем в действительности

3. Расстояние между автомобилем и объектом, отображаемое на экране

4. Реальное расстояние между автомобилем и объектом

5. Реальное положение объекта

6. Объект на экране

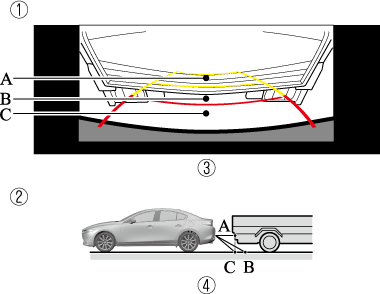

Трёхмерный объект позади автомобиля

Поскольку дистанционные линии отображаются для плоской поверхности, то расстояние до трёхмерного объекта, отображаемого на экране, отличается от реального расстояния.

1. (Экран дисплея)

2. (Реальная обстановка)

3. Воспринимаемое расстояние на экране A > B > C

4. Реальное расстояние B > C = A

(Дисплей с функцией отображения линий прогнозируемой траектории)

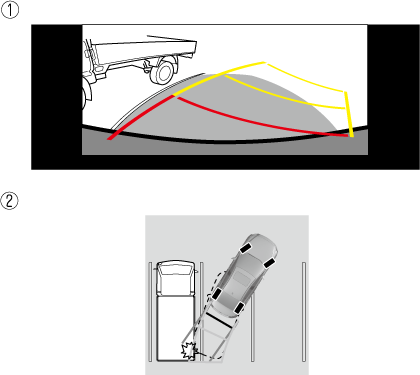

Движение задним ходом рядом с трёхмерным объектом

При движении задним ходом рядом с объектом, имеющим выступающие части, автомобиль может задеть их, даже если линии расчётной траектории движения автомобиля проходят на безопасном удалении от объекта. Положение объекта, показанное на дисплее, может отличаться от фактического положения, поскольку линии расчётной траектории движения автомобиля отображаются для горизонтальной плоскости дорожного полотна. При движении задним ходом рядом с объектом, имеющим выступающие части, вы должны визуально контролировать обстановку вокруг автомобиля.

1. (Экран дисплея)

2. (Реальный вид)
