Система i-ACTIVSENSE

Как пользоваться системой

Вид сверху / вид спереди, вид сверху / широкоугольный вид спереди, вид сбоку

Индикация

Изображения выводятся на экран при нажатии выключателя системы кругового обзора и соблюдении всех следующих условий.

  • Зажигание включено.

  • Рычаг переключения передач / рычаг селектора находится в положении, отличном от R (задний ход).



Переключение экранов на дисплее

Экран, отображаемый на дисплее, меняется при каждом нажатии выключателя системы кругового обзора.

  1. Вид сверху / вид спереди

  2. Вид сверху / широкоугольный вид спереди

  3. Вид сбоку

  4. Главный экран



  • Если рычаг переключения передач / рычаг селектора находится в положении R (задний ход), отображаемый экран не переключается на вид сверху / вид спереди, вид сверху / широкоугольный вид спереди или вид сбоку.

  • Отображение вида сверху / вида спереди, вида сверху / широкоугольного вида спереди или вида сбоку прекращается даже при соблюдении указанных выше условий вывода изображения на дисплей, если выполняется любое из следующих условий.

    • Нажат выключатель рядом с центральной рукояткой многофункционального переключателя Commander.

    • (Механическая коробка передач)

      Включён стояночный тормоз.

    • (Автомобили с автоматической коробкой передач)

      Рычаг селектора переведён в положение Р (стоянка) (отображается при нахождении рычага селектора в любом положении кроме положения Р (стоянка)).

    • (Отображается, когда скорость автомобиля меньше 15 км/ч)

      • Прошло 4 минуты и 30 секунд.

      • Скорость автомобиля составляет примерно 15 км/ч или больше.

    • (Отображается, когда скорость автомобиля составляет примерно 15 км/ч или больше)

      • Скорость автомобиля составляет примерно 15 км/ч или больше через 8 секунд после нажатия выключателя системы кругового обзора.

      • Прошло 4 минуты и 22 секунды с того момента, когда скорость автомобиля составляла меньше 15 км/ч через 8 секунд после нажатия выключателя системы кругового обзора.

  • Настройки системы кругового обзора можно изменить, как указано ниже.

    Для получения подробной информации обратитесь к разделу «Настройки» руководства по эксплуатации системы MZD Connect.

    • Автоматический вывод на дисплей экрана системы кругового обзора при обнаружении препятствия ультразвуковым датчиком.

    • Автоматический вывод на дисплей экрана системы кругового обзора при включении зажигания.

    • Изменение приоритета отображения экранов при запуске системы

Закрыть Примечание
Просмотреть Примечание

Вид сверху / вид сзади, вид сверху / широкоугольный вид сзади

Вид сверху / вид сзади, вид сверху / широкоугольный вид сзади отображаются при соблюдении всех следующих условий.

  • Кнопочный выключатель пуска двигателя находится в состоянии ON.

  • Рычаг переключения передач / рычаг селектора находится в положении R (задний ход).

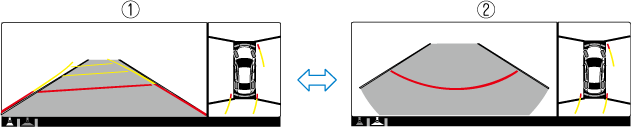

Переключение экранов на дисплее

Экран, отображаемый на дисплее, меняется при каждом нажатии выключателя системы кругового обзора.

  1. Вид сверху / вид сзади

  2. Вид сверху / широкоугольный вид сзади



  • Вид сверху / вид сзади и вид сверху / широкоугольный вид сзади автоматически отображаются независимо от того, установлен выключатель системы кругового обзора в положение «включено» или «выключено» или нет, при переводе рычага переключения передач / рычага селектора в положение R (задний ход).

  • После отображения вида сверху / вида сзади и вида сверху / широкоугольного вида сзади отображается предыдущий экран.

  • Настройку можно изменить так, чтобы вид сверху / вид спереди отображался при переключении с передачи заднего хода на передачу переднего хода без нажатия выключателя системы кругового обзора с целью контроля обстановки перед автомобилем при параллельной парковке.

    Для получения подробной информации обратитесь к разделу «Настройки» руководства по эксплуатации системы MZD Connect.

Закрыть Примечание
Просмотреть Примечание

Управление экраном / значки



Настройку качества изображения системы кругового обзора всегда выполняйте только при неподвижном автомобиле.

Запрещается настраивать качество изображения системы кругового обзора во время движения. Если выполнять настройку качества изображения системы кругового обзора (например, яркость, контраст, тон и насыщенность цвета) во время движения, это может привести к дорожно-транспортному происшествию.

Закрыть Предупреждение
Просмотреть Предупреждение

Дисплей / значок

Описание

(1)

Значок выбранного вида изображения

Указывает, какое из изображений отображается на дисплее: вид спереди / широкоугольное изображение вида спереди / вид сбоку / вид сзади / широкоугольный вид сзади.

(2)

Значок состояния системы сигнализации при парковке

Указывает на неисправность или отключённое состояние системы сигнализации при парковке.
