Вид сверху/Вид спереди
Используйте вид сверху / вид спереди для помощи в контроле окружающей обстановки при трогании с места, парковке или остановке автомобиля.

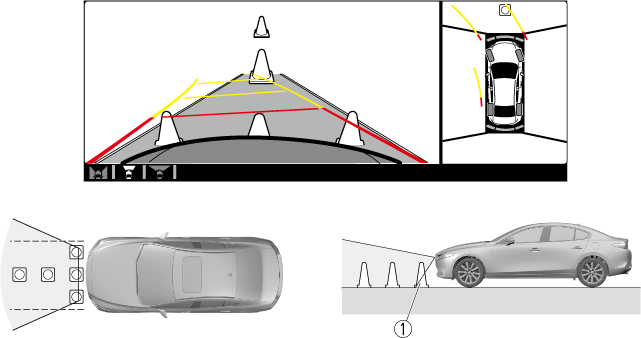

Пределы отображения
-
Обнаруживаемый объект
-
На экране вида сверху тёмные области спереди и сзади изображения автомобиля, а также области, где накладываются изображения камер, являются «мёртвыми зонами».
-
Поскольку изображения, отображаемые на экране вида сверху, представляют собой обработанные изображения, полученные с каждой камеры, экран вида сверху может выглядеть следующим образом.
-
Если изображение, содержащее объект яркого цвета, захвачено любой из камер, это может повлиять на экран каждой из камер, и он может отображаться в этом цвете.
-
Препятствия, отображаемые на экране вида спереди, могут не отображаться на экране вида сверху.
-
Если положение или угол любой камеры изменяется из-за наклона автомобиля, изображение может выглядеть искажённым.
-
Линии на дороге могут выглядеть искажёнными в тех областях, где накладываются изображения камер.
-
Экраны всех камер могут выглядеть яркими/темными в зависимости от уровня освещённости вокруг любой из камер.
-

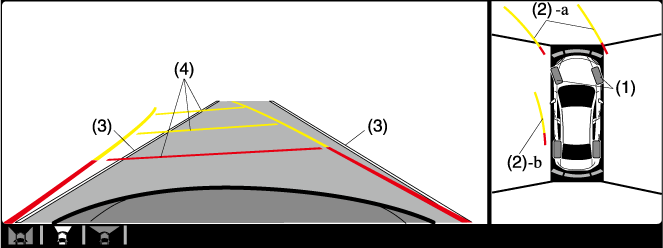

Просмотр экрана
|
Дисплей / значок |
Описание |
|
|---|---|---|
|
(1) |
Значок колеса |
Показывает направление колеса. Перемещается синхронно с поворотом рулевого колеса. |
|
(2) |
Линии прогнозируемой траектории движения автомобиля (жёлтые и красные) |
Показывают расчётную траекторию движения автомобиля. Перемещаются синхронно с поворотом рулевого колеса. a) Показывают траекторию, по которой предположительно пройдёт край переднего бампера. b) Показывает траекторию, по которой предположительно пройдёт внутренняя сторона автомобиля. |
|
(3) |
Габаритные линии автомобиля (синие) |
Показывают приблизительную ширину автомобиля. |
|
(4) |
Дистанционные линии прогнозируемой траектории движения автомобиля (жёлтые и красные) |
Показывают расстояние (от переднего края бампера) спереди автомобиля.
|
Диапазон обнаружения препятствия датчиками парковки ограничен. Например, препятствия, приближающиеся сбоку, и невысокие объекты могут не обнаруживаться. Во время движения обязательно контролируйте обстановку вокруг автомобиля визуально.
Более подробная информация приведена в разделе «Индикация обнаружения препятствия датчиком парковки и предупреждающий звуковой сигнал».
Для получения более подробной информации обратитесь к разделу "Система сигнализации при парковке" (Поиск).
Настройку можно изменить так, чтобы линии прогнозируемой траектории движения автомобиля не отображались.
Для получения подробной информации обратитесь к разделу «Настройки» руководства по эксплуатации системы MZD Connect.

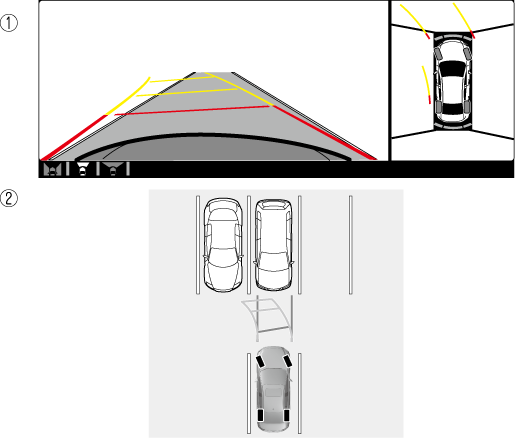

Использование функции отображения линий прогнозируемой траектории движения автомобиля
-
(Экран дисплея)
-
(Реальная обстановка)
Убедитесь, что в пределах зоны, ограниченной линиями прогнозируемой траектории движения автомобиля, отсутствуют препятствия.
Двигайтесь на автомобиле вперёд, поворачивая рулевое колесо таким образом, чтобы препятствия не попадали между линиями прогнозируемой траектории движения автомобиля..
