Вид сверху / широкоугольный вид спереди
Используйте вид сверху / широкоугольный вид спереди для помощи в контроле окружающей обстановки при трогании с места, въезде на перекрёсток и Т-образное пересечение дорог.

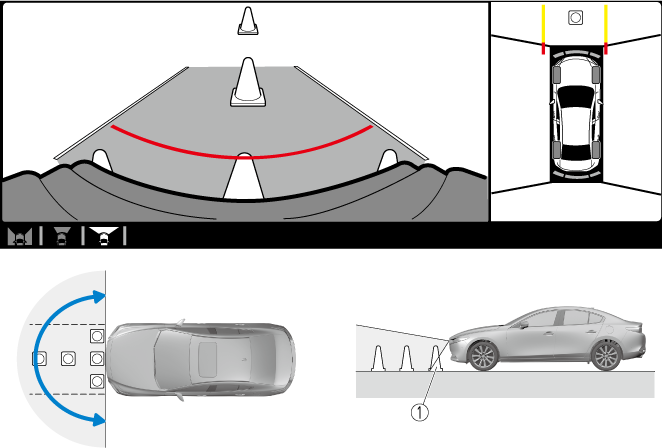

Пределы отображения
-
Обнаруживаемый объект
-
На экране вида сверху тёмные области спереди и сзади изображения автомобиля, а также области, где накладываются изображения камер, являются «мёртвыми зонами».
-
Поскольку изображения, отображаемые на экране вида сверху, представляют собой обработанные изображения, полученные с каждой камеры, экран вида сверху может выглядеть следующим образом.
-
Если изображение, содержащее объект яркого цвета, захвачено любой из камер, это может повлиять на экран каждой из камер, и он может отображаться в этом цвете.
-
Препятствия, отображаемые на экране вида спереди, могут не отображаться на экране вида сверху.
-
Если положение или угол любой камеры изменяется из-за наклона автомобиля, изображение может выглядеть искажённым.
-
Линии на дороге могут выглядеть искажёнными в тех областях, где накладываются изображения камер.
-
Экраны всех камер могут выглядеть яркими/темными в зависимости от уровня освещённости вокруг любой из камер.
-

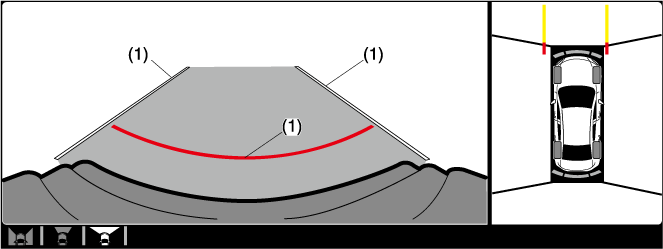

Просмотр экрана
|
Дисплей / значок |
Описание |
|
|---|---|---|
|
(1) |
Габаритные линии автомобиля и дистанционные линии (синие и красные) |
Показывают приблизительную ширину автомобиля и расстояние от переднего края бампера спереди автомобиля.
|
Экран широкоугольного вида спереди показывает изображение пространства впереди автомобиля с широким углом обзора и корректирует изображение для помощи в обнаружении препятствия, приближающегося сбоку. Поэтому это изображение отличается от реального вида.
