Вид сбоку
Используйте вид сбоку для помощи в контроле окружающей обстановки при трогании с места, парковке или остановке автомобиля.

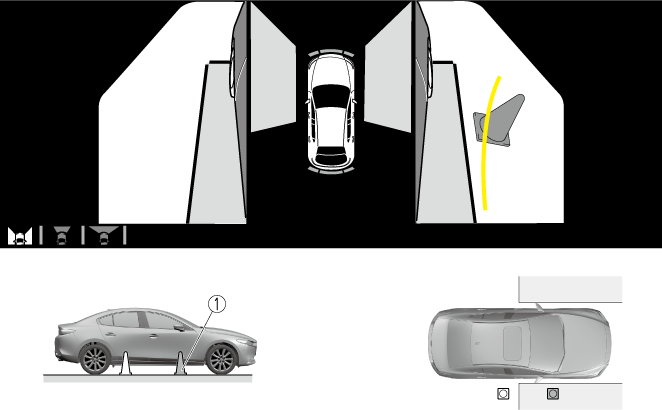

Пределы отображения
-
Обнаруживаемый объект

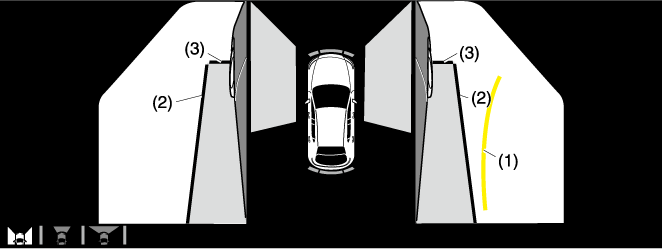

Использование экрана
|
Дисплей / значок |
Описание |
|
|---|---|---|
|
(1) |
Линии прогнозируемой траектории движения автомобиля (жёлтые) |
Показывают расчётную траекторию движения автомобиля. Перемещаются синхронно с поворотом рулевого колеса. Линии прогнозируемой траектории движения автомобиля (жёлтые) показывают траекторию, по которой предположительно пройдёт внутренняя сторона автомобиля. |
|
(2) |
Разметочные линии, параллельные автомобилю (синие) |
Показывают приблизительную ширину автомобиля по наружным зеркалам заднего вида. |
|
(3) |
Разметочные линии переднего края автомобиля (синие) |
Показывают точку на расстоянии примерно 0,25 м от переднего края автомобиля (переднего края бампера). |
Настройку можно изменить так, чтобы линии прогнозируемой траектории движения автомобиля не отображались.
Для получения подробной информации обратитесь к разделу «Настройки» руководства по эксплуатации системы MZD Connect.

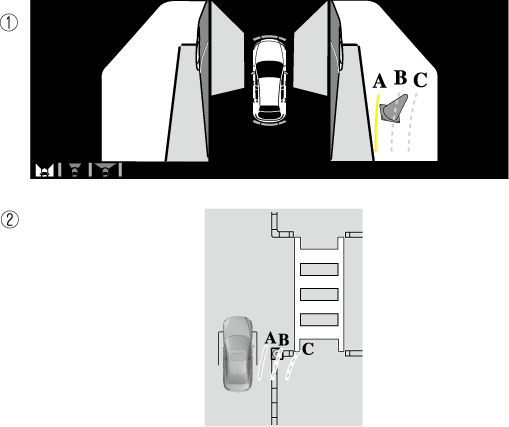

Использование функции отображения линий прогнозируемой траектории движения автомобиля
-
(Экран дисплея)
-
(Реальная обстановка)
Убедитесь, что в пределах зоны, ограниченной линиями прогнозируемой траектории движения автомобиля, отсутствуют препятствия.
Поворачивайте рулевое колесо так, чтобы линии прогнозируемой траектории движения автомобиля проходили с внутренней стороны препятствия (A), и двигайтесь на автомобиле вперёд, пока он не проедет мимо этого препятствия.
Если линии прогнозируемой траектории движения автомобиля проходят по препятствию (B) или с наружной стороны препятствия (C), автомобиль может столкнуться с препятствием в результате резкого уменьшения радиуса поворота.
-
Диапазон обнаружения препятствия датчиками парковки ограничен. Например, препятствия, приближающиеся сбоку, и невысокие объекты могут не обнаруживаться. Во время движения обязательно контролируйте обстановку вокруг автомобиля визуально.
Более подробная информация приведена в разделе «Индикация обнаружения препятствия датчиком парковки и предупреждающий звуковой сигнал».
Для получения более подробной информации обратитесь к разделу "Система сигнализации при парковке" (Поиск).
-
Не продолжайте поворачивать рулевое колесо, пока автомобиль не проедет мимо препятствия, даже если это препятствие не видно на изображении вида сбоку. Если продолжить поворачивать рулевое колесо, автомобиль может столкнуться с препятствием в результате резкого уменьшения радиуса поворота.
-
Поскольку отображаемое на экране изображение может отличаться от реальной обстановки при парковке, во время движения обязательно контролируйте обстановку сзади и вокруг автомобиля визуально с помощью зеркал заднего вида и через стекло.
-
Даже если объект, отображаемый на экране, например, дорожный бордюр или разделительная линия места для парковки, и разметочные линии с обеих сторон автомобиля выглядят параллельными, в действительности они могут не быть параллельными.
