Вид сверху/Вид сзади
Используйте вид сверху / вид сзади для помощи в контроле окружающей обстановки при трогании с места, парковке или остановке автомобиля.

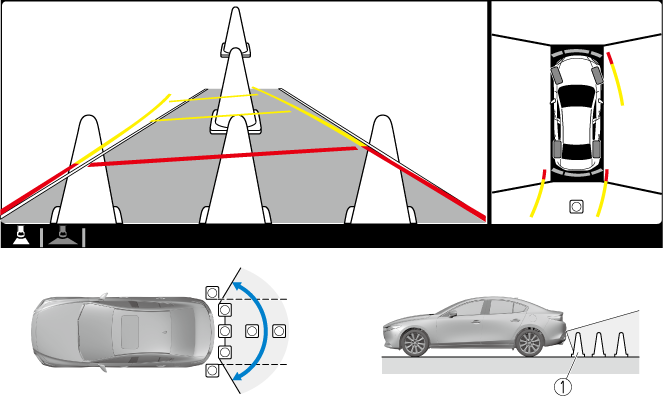

Пределы изображения, отображаемого на экране
-
Обнаруживаемый объект
-
На экране вида сверху тёмные области спереди и сзади изображения автомобиля, а также области, где накладываются изображения камер, являются «мёртвыми зонами».
-
Поскольку изображения, отображаемые на экране вида сверху, представляют собой обработанные изображения, полученные с каждой камеры, экран вида сверху может выглядеть следующим образом.
-
Если изображение, содержащее объект яркого цвета, захвачено любой из камер, это может повлиять на экран каждой из камер, и он может отображаться в этом цвете.
-
Препятствия, отображаемые на экране вида сзади, могут не отображаться на экране вида сверху.
-
Если положение или угол любой камеры изменяется из-за наклона автомобиля, изображение может выглядеть искажённым.
-
Линии на дороге могут выглядеть искажёнными в тех областях, где накладываются изображения камер.
-
Экраны всех камер могут выглядеть яркими/темными в зависимости от уровня освещённости вокруг любой из камер.
-
Просмотр экрана
|

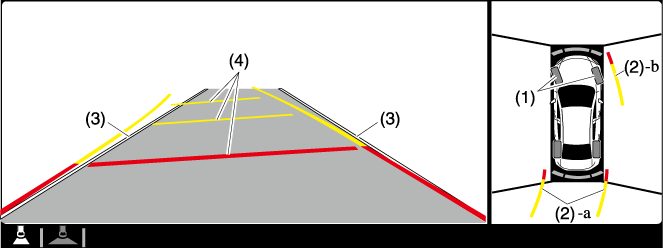

Дисплей / значок |
Описание |
|
|---|---|---|
|
(1) |
Значок колеса |
Показывает направление колеса. Перемещается синхронно с поворотом рулевого колеса. |
|
(2) |
Линии прогнозируемой траектории движения автомобиля (жёлтые и красные) |
Показывают расчётную траекторию движения автомобиля. Перемещаются синхронно с поворотом рулевого колеса. a) Показывают траекторию, по которой предположительно пройдёт край заднего бампера. б) Показывает траекторию, по которой предположительно пройдёт наружная сторона автомобиля. |
|
(3) |
Габаритные линии автомобиля (синие) |
Эти разметочные линии указывают приблизительную ширину автомобиля. |
|
(4) |
Дистанционные линии прогнозируемой траектории движения автомобиля (жёлтые и красные) |
Эти разметочные линии показывают приблизительное расстояние до определённой точки, измеренное от заднего края автомобиля (от края бампера).
|
Настройку можно изменить так, чтобы линии прогнозируемой траектории движения автомобиля не отображались.
Для получения подробной информации обратитесь к разделу «Настройки» руководства по эксплуатации системы MZD Connect.
Использование функции отображения линий прогнозируемой траектории движения автомобиля
-
При поворачивании рулевого колеса во время движения задним ходом радиус, по которому перемещается передняя часть автомобиля, больше радиуса, по которому перемещается задняя часть автомобиля. Поддерживайте достаточную дистанцию между автомобилем и препятствием.
-
Диапазон обнаружения препятствия датчиками парковки ограничен. Например, препятствия, приближающиеся сбоку, и невысокие объекты могут не обнаруживаться. Во время движения обязательно контролируйте обстановку вокруг автомобиля визуально.
Более подробная информация приведена в разделе «Индикация обнаружения препятствия датчиком парковки и предупреждающий звуковой сигнал».
Для получения более подробной информации обратитесь к разделу "Система сигнализации при парковке" (Поиск).
-
Поскольку отображаемое на экране изображение может отличаться от реальной обстановки при парковке, как указано ниже, обязательно контролируйте обстановку сзади и вокруг автомобиля визуально через стекло.
-
Даже если задняя граница места для парковки или гаража, отображаемая на экране, и дистанционные линии выглядят параллельными, в действительности они могут не быть параллельными.
-
При постановке автомобиля на стоянку в месте для парковки с разделительной линией, расположенной только с одной стороны, даже в том случае, если разделительная линия и габаритная линия автомобиля выглядят параллельными, в действительности они могут не быть параллельными.
-
-

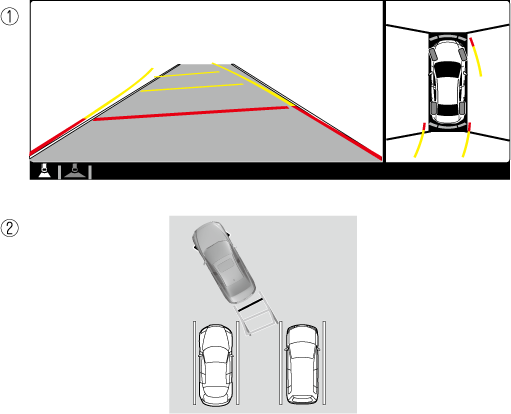

На рисунке ниже показан пример парковки автомобиля, рулевое колесо которого поворачивается влево при движении задним ходом. При въезде на место для парковки задним ходом с противоположного направления рулевое колесо поворачивается в обратную сторону.
-
Начните движение задним ходом, поворачивая рулевое колесо так, чтобы подвести автомобиль к центру места для парковки.
-
(Экран дисплея)
-
(Реальная обстановка)
-
-
После того как автомобиль начнёт заезжать на место для парковки, остановитесь и скорректируйте положение рулевого колеса так, чтобы расстояние между габаритными линиями автомобиля и левой и правой границами места для парковки было примерно одинаковым, а затем продолжайте медленно двигаться задним ходом.
-

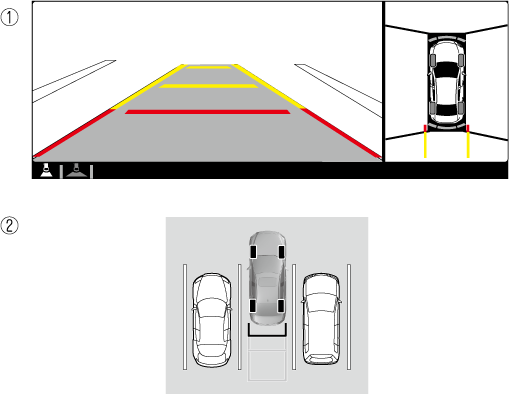

Как только габаритные линии автомобиля и правая и левая границы места для парковки станут параллельными, установите колеса в положение прямолинейного движения и медленно двигайтесь задним ходом на место для парковки. При этом необходимо продолжать визуально контролировать обстановку вокруг автомобиля. На парковочном месте остановите автомобиль в наиболее удобном положении (если парковочное место имеет линии разметки, убедитесь, что габаритные линии на дисплее параллельны линиям разметки).
-
(Экран дисплея)
-
(Реальная обстановка)
-
