Общий вид моторного отсека

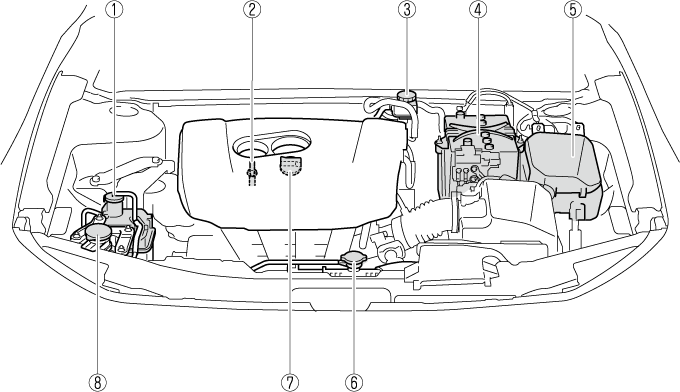

SKYACTIV-G 1.5, SKYACTIV-G 2.0 и SKYACTIV-G 2.5

  1. Расширительный бачок

  2. Контрольный масляный щуп двигателя

  3. Бачок главного тормозного цилиндра / гидропривода сцепления

  4. Аккумуляторная батарея

  5. Блок электрических предохранителей

  6. Крышка системы охлаждения

  7. Крышка маслозаливной горловины двигателя

  8. Бачок омывателя

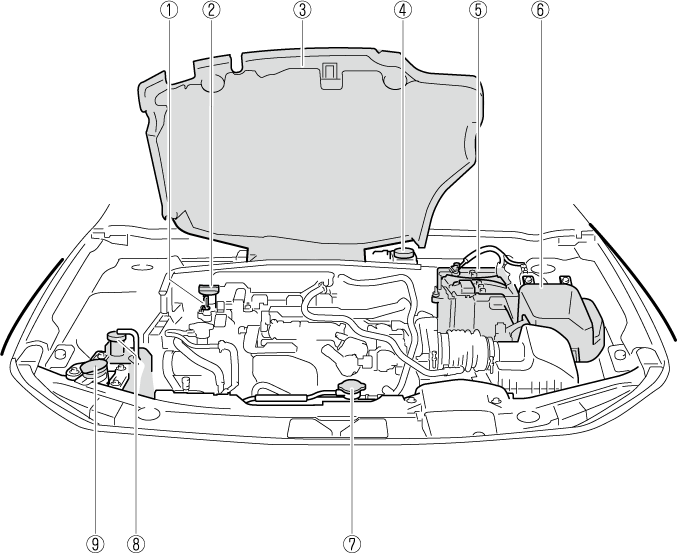

SKYACTIV-X 2.0

  1. Контрольный масляный щуп двигателя

  2. Крышка маслозаливной горловины двигателя

  3. Верхний кожух двигателя

  4. Бачок главного тормозного цилиндра / гидропривода сцепления

  5. Аккумуляторная батарея

  6. Блок электрических предохранителей

  7. Крышка системы охлаждения

  8. Расширительный бачок

  9. Бачок омывателя

Открывание верхнего кожуха двигателя

  1. Поверните рукоятку разблокировки верхнего кожуха двигателя, чтобы разблокировать кожух.

  2. Поднимите верхний кожух двигателя.

  3. Сожмите пальцами наконечник стропы и отсоедините его от держателя.

  4. Закрепите стропу за крючок на капоте, чтобы зафиксировать верхний кожух.

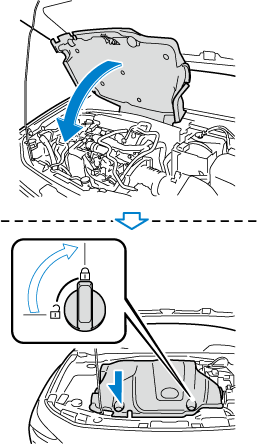

Закрывание верхнего кожуха двигателя

  1. Отсоедините стропу от крючка на капоте.

  2. Сожмите пальцами наконечник стропы и вдавите его в держатель до щелчка.

  3. Закройте верхний кожух двигателя и поверните рукоятку, чтобы заблокировать кожух.

  4. Убедитесь в том, что верхний кожух двигателя плотно закрыт.

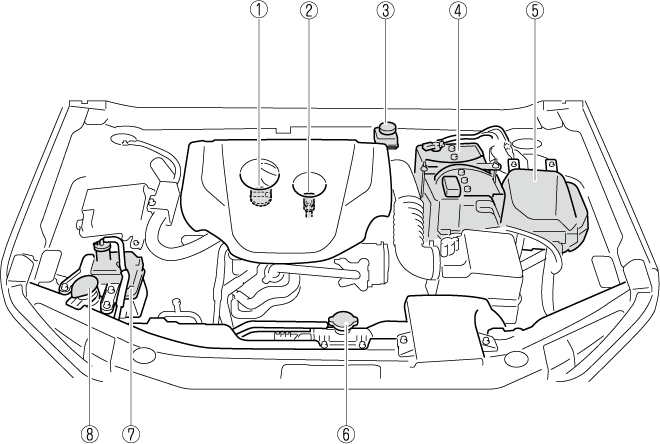

SKYACTIV-D 1.8

  1. Крышка маслозаливной горловины двигателя

  2. Контрольный масляный щуп двигателя

  3. Бачок главного тормозного цилиндра / гидропривода сцепления

  4. Аккумуляторная батарея

  5. Блок электрических предохранителей

  6. Крышка системы охлаждения

  7. Расширительный бачок

  8. Бачок омывателя
