Описание панели предохранителей
Блок электрических предохранителей (моторный отсек)
|
№ |
НОМИНАЛЬНЫЙ ТОК ПРЕДОХРАНИТЕЛЯ |
ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|
|
F1 |
― |
― |
|
F2 |
20 А |
Электрический обогреватель ветрового стекла на участке расположения щёток стеклоочистителя (Для некоторых вариантов исполнения автомобиля) |
|
F3 |
30 А |
Система управления двигателем (Для некоторых вариантов исполнения автомобиля) |
|
20 А |
Форсунки (Для некоторых вариантов исполнения автомобиля) |
|
|
F4 |
20 А |
S-VT (Для некоторых вариантов исполнения автомобиля) |
|
F5 |
40 А |
Система управления двигателем |
|
F6 |
20 А |
S-VT (Для некоторых вариантов исполнения автомобиля) |
|
F7 |
15 А |
Подогреватель топлива (Для некоторых вариантов исполнения автомобиля) |
|
20 А |
Топливный насос (Для некоторых вариантов исполнения автомобиля) |
|
|
F8 |
15 А |
Система управления двигателем |
|
F9 |
15 А |
Система управления коробкой передач (Для некоторых вариантов исполнения автомобиля) |
|
F10 |
15 А |
Система управления двигателем |
|
F11 |
7,5 А |
Система кондиционирования воздуха |
|
F12 |
15 А |
Система управления двигателем |
|
F13 |
15 А |
Датчик оксидов азота (Для некоторых вариантов исполнения автомобиля) |
|
F14 |
20 А |
Электрический обогреватель переднего сиденья (Для некоторых вариантов исполнения автомобиля) |
|
F15 |
20 А |
Омыватель фар (Для некоторых вариантов исполнения автомобиля) |
|
F16 |
15 А |
Для защиты различных цепей |
|
F17 |
― |
― |
|
F18 |
15 А |
Электрические розетки |
|
F19 |
60 А |
Система усилителя рулевого управления |
|
F20 |
15 А |
Левая фара 1 |
|
F21 |
15 А |
Правая фара 1 |
|
F22 |
15 А |
Система доступа в автомобиль без ключа |
|
F23 |
30 А |
Система ABS, система динамического контроля устойчивости |
|
F24 |
15 А |
Левая фара 2 |
|
F25 |
15 А |
Правая фара 2 |
|
F26 |
7,5 А |
Система бортовой диагностики |
|
F27 |
25 А |
Для защиты различных цепей |
|
F28 |
25 А |
Для защиты различных цепей |
|
F29 |
15 А |
Омыватель ветрового стекла |
|
F30 |
― |
― |
|
F31 |
15 А |
Звуковой сигнал |
|
F32 |
― |
― |
|
F33 |
― |
― |
|
F34 |
― |
― |
|
F35 |
50 А |
Система ABS, система динамического контроля устойчивости |
|
F36 |
― |
― |
|
F37 |
40 А |
Электрический обогреватель заднего стекла |
|
F38 |
50 А |
Для защиты различных цепей |
|
F39 |
― |
― |
|
F40 |
40 А |
Система кондиционирования воздуха |
|
F41 |
― |
― |
|
F42 |
20 А |
Очиститель ветрового стекла |
|
F43 |
30 А |
Вентилятор охлаждения радиатора (Для некоторых вариантов исполнения автомобиля) |
|
F44 |
30 А |
Для защиты различных цепей |
|
F45 |
10 А |
Система управления двигателем |
|
F46 |
15 А |
Аудиосистема |
|
F47 |
15 А |
Для защиты различных цепей |
|
F48 |
7,5 А |
Подушка безопасности |
|
F49 |
15 А |
Комбинация приборов |
|
F50 |
15 А |
Плафон освещения салона |
|
F51 |
25 А |
Аудиосистема |
|
F52 |
10 А |
Вентиляционный люк в крыше (Для некоторых вариантов исполнения) |
|
F53 |
15 А |
Система управления двигателем |
|
F54 |
15 А |
Система i-ACTIVSENSE |
|
F55 |
50 А |
Для защиты различных цепей (Для некоторых вариантов исполнения автомобиля) |
|
F56 |
50 А |
Позисторный подогреватель (Для некоторых вариантов исполнения автомобиля) |

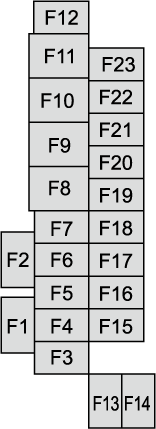

Блок электрических предохранителей (левая сторона)
|
№ |
НОМИНАЛЬНЫЙ ТОК ПРЕДОХРАНИТЕЛЯ |
ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|
|
F1 |
― |
― |
|
F2 |
― |
― |
|
F3 |
― |
― |
|
F4 |
15 А |
Центральный электрический замок (сторона водителя) |
|
F5 |
15 А |
Центральный электрический замок (сторона пассажира) |
|
F6 |
― |
― |
|
F7 |
― |
― |
|
F8 |
― |
― |
|
F9 |
30 А |
Электрические стеклоподъёмники (сторона водителя) |
|
F10 |
30 А |
Электрические стеклоподъёмники (сторона пассажира) |
|
F11 |
30 А |
Сиденье с электрическим приводом (водительское) (Для некоторых вариантов исполнения автомобиля) |
|
F12 |
― |
― |
|
F13 |
15 А |
Аудиосистема |
|
F14 |
― |
― |
|
F15 |
15 А |
Замок задней подъёмной двери |
|
F16 |
15 А |
Подсветка |
|
F17 |
10 А |
Стоп-сигналы |
|
F18 |
10 А |
Фонари заднего хода |
|
F19 |
10 А |
Задние указатели поворота |
|
F20 |
10 А |
Задние габаритные фонари |
|
F21 |
10 А |
Задние габаритные фонари |
|
F22 |
7,5 А |
Электронная блокировка рулевого вала |
|
F23 |
― |
― |
